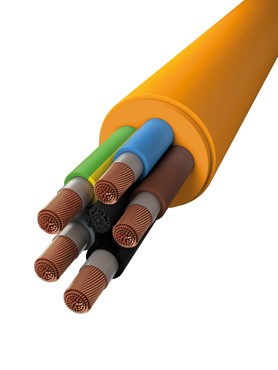

TOXFREE ® RZ1-K (AS+) - 0,6/1 kV
Anvendelse
TOXFREE® RZ1-K (AS+) kablerne er helt unikke halogenfrie brandsikre installationskabler. Kablerne er egnede til al anvendelse inden for industri- og bygningsinstallationer, datacentre, offentlige byggerier og kraftværker. Kablerne er især egnede til installationer, hvor der kræves en fleksibel tilslutning såsom motorer, generatorer og lignende. Kablerne er UV-bestandige og kan nedgraves.
TOXFREE® RZ1-K (AS+) er registreret i databasen for byggeprodukter, som kan anvendes i Svanemærket byggeri.
Konstruktion
Leder
Elektrolytisk fleksibel Cu, kl. 5 efter EN 60228
Isolation
Mica-tape + XLPE
Lederfarve
Efter HD 308
Yderkappe
Halogenfri polyolefine, metermærket, orange
Tekniske data
Driftstemperatur
-40° C til +90° C
Min. installations- og udlægningstemperatur: +5 °C
Mærkespænding
0,6/1 kV
Bøjeradius
5 x kabeldiameter
Teknisk kommentar
Kortslutningstemp.: max 250° C / 5 sek.
EN 50200 / IEC 60331-2 for Ø < 20 mm
EN 50362 / IEC 60331-1 for Ø > 20 mm
Brandtestet ved 850 °C iht. EN 50200 / EN 50362
Ledermodstande:
1 leder
2 eller 3 ledere
4 ledere
5 ledere
CPR-klassificering:
B2ca-s1a,d1,a1 / Cca-s1b,d1,a1
Rekvirer DoP på dop@scankab.dkGodkendelser
IEC 60228, EN 50200 / IEC 60331-2, IEC 60331-1 / EN50362, BS6387, IEC 60502-1, EN 50575, IEC 60332-3 / EN50399, IEC 60754-1, IEC 60754-2, IEC 61034, EN50618, AD5, CE, RoHS
Brand-
hæmmende iht.
IEC 60332-3
hæmmende iht.
IEC 60332-3
Bøjeradius 5 x kabeldiameter
Flamme-
hæmmende iht.
IEC 60332-1
hæmmende iht.
IEC 60332-1
Fleksibel
Funktionssikret iht. IEC 60331
Halogenfri
Kan ligge i rør
Kan nedgraves
Lav emission af ætsende gasser iht. IEC 60754
Lav røgudvikling ved brand iht. IEC 61034
Maks. driftstemp. +90° C
Metermærket
Miljøvenlig
Min. driftstemp.
-40° C
-40° C
Modstandsdygtig over for olie og kemikalier
Permanent udendørs
installation
installation
Slagfasthed:
medium
medium
Til brug
i industrien
i industrien
Til nødsituations- kredsløb
Udendørs-
oplægning
oplægning
UV-bestandig
Vandafvisende
Velegnet på offentlige steder
| Varenummer | EAN | CPR | Elnummer | Dimension (mm2) | Strømverdi (A) | Opspoling | Diameter (mm)* | Vekt (kg/km)* |
|---|---|---|---|---|---|---|---|---|
| 697001006 | 5704403141074 | Cca-s1b,d1,a1 | - | 1x6 | 68 | Tr./Avklip | 8,4 | 125 |
| 697001010 | 5704403141081 | Cca-s1b,d1,a1 | - | 1x10 | 93 | Tr./Avklip | 9,4 | 170 |
| 697001016 | 5704403141098 | Cca-s1b,d1,a1 | - | 1x16 | 124 | Tr./Avklip | 10,4 | 230 |
| 697001025 | 5704403141104 | B2ca-s1a,d1,a1 | - | 1x25 | 161 | Tr./Avklip | 11,8 | 315 |
| 697001035 | 5704403141111 | B2ca-s1a,d1,a1 | - | 1x35 | 200 | Tr./Avklip | 13,0 | 415 |
| 697001050 | 5704403141128 | B2ca-s1a,d1,a1 | - | 1x50 | 242 | Tr./Avklip | 14,4 | 550 |
| 697001070 | 5704403134120 | B2ca-s1a,d1,a1 | - | 1x70 | 310 | Tr./Avklip | 16,2 | 745 |
| 697001095 | 5704403141135 | B2ca-s1a,d1,a1 | - | 1x95 | 377 | Tr./Avklip | 18,0 | 960 |
| 697001120 | 5704403141142 | B2ca-s1a,d1,a1 | - | 1x120 | 437 | Tr./Avklip | 20,2 | 1205 |
| 697001150 | 5704403141159 | B2ca-s1a,d1,a1 | - | 1x150 | 504 | Tr./Avklip | 22,1 | 1490 |
| 697001185 | 5704403141166 | B2ca-s1a,d1,a1 | - | 1x185 | 575 | Tr./Avklip | 24,3 | 1790 |
| 697001240 | 5704403141173 | B2ca-s1a,d1,a1 | - | 1x240 | 679 | Tr./Avklip | 26,9 | 2320 |
| 697001300 | 5704403207428 | B2ca-s1a,d1,a1 | - | 1x300 | 783 | Tr./Avklip | 30,0 | 2950 |
| 697002001 | 5704403141180 | Cca-s1b,d1,a1 | - | 2x1,5 | 26 | Tr./Avklip | 10,2 | 150 |
| 697002002 | 5704403141197 | Cca-s1b,d1,a1 | - | 2x2,5 | 36 | Tr./Avklip | 10,4 | 165 |
| 697002004 | 5704403141203 | Cca-s1b,d1,a1 | - | 2x4 | 49 | Tr./Avklip | 11,4 | 215 |
| 697002006 | 5704403141210 | Cca-s1b,d1,a1 | - | 2x6 | 63 | Tr./Avklip | 12,3 | 270 |
| 697002010 | 5704403141227 | Cca-s1b,d1,a1 | - | 2x10 | 86 | Tr./Avklip | 14,6 | 395 |
| 697002016 | 5704403141234 | Cca-s1b,d1,a1 | - | 2x16 | 115 | Tr./Avklip | 16,6 | 550 |
| 697003001 | 5704403143597 | Cca-s1b,d1,a1 | 1058127 | 3x1,5 | 26 | Tr./Avklip | 11,3 | 185 |
| 697003001G | 5704403141241 | Cca-s1b,d1,a1 | 1058127 | 3G1,5 | 26 | Tr./Avklip | 11,3 | 185 |
| 697003002G | 5704403141258 | Cca-s1b,d1,a1 | 1058128 | 3G2,5 | 36 | Tr./Avklip | 11,6 | 210 |
| 697003004G | 5704403141265 | Cca-s1b,d1,a1 | 1058129 | 3G4 | 49 | Tr./Avklip | 12,5 | 265 |
| 697003006G | 5704403141272 | Cca-s1b,d1,a1 | 1058130 | 3G6 | 63 | Tr./Avklip | 13,5 | 340 |
| 697003010G | 5704403141289 | Cca-s1b,d1,a1 | 1058342 | 3G10 | 86 | Tr./Avklip | 15,3 | 480 |
| 697003016 | 5704403141296 | Cca-s1b,d1,a1 | - | 3x16 | 115 | Tr./Avklip | 17,7 | 685 |
| 697003025 | 5704403141302 | B2ca-s1a,d1,a1 | - | 3x25 | 149 | Tr./Avklip | 22,5 | 1075 |
| 697003035 | 5704403141319 | B2ca-s1a,d1,a1 | - | 3x35 | 185 | Tr./Avklip | 25,5 | 1425 |
| 697003050 | 5704403141326 | B2ca-s1a,d1,a1 | - | 3x50 | 225 | Tr./Avklip | 28,3 | 1895 |
| 697003070 | 5704403141333 | B2ca-s1a,d1,a1 | - | 3x70 | 289 | Tr./Avklip | 31,1 | 2535 |
| 697004001G | 5704403141340 | Cca-s1b,d1,a1 | 1058133 | 4G1,5 | 26 | Tr./Avklip | 12,2 | 215 |
| 697004002G | 5704403141357 | Cca-s1b,d1,a1 | 1058134 | 4G2,5 | 36 | Tr./Avklip | 12,4 | 250 |
| 697004004G | 5704403141364 | Cca-s1b,d1,a1 | 1058135 | 4G4 | 49 | Tr./Avklip | 13,6 | 320 |
| 697004006G | 5704403141371 | Cca-s1b,d1,a1 | 1058136 | 4G6 | 63 | Tr./Avklip | 15,1 | 420 |
| 697004010 | 5704403141388 | Cca-s1b,d1,a1 | - | 4x10 | 86 | Tr./Avklip | 17,1 | 605 |
| 697004016 | 5704403141395 | Cca-s1b,d1,a1 | - | 4x16 | 115 | Tr./Avklip | 19,5 | 860 |
| 697004025 | 5704403141401 | B2ca-s1a,d1,a1 | - | 4x25 | 149 | Tr./Avklip | 25,0 | 1345 |
| 697004035 | 5704403141418 | B2ca-s1a,d1,a1 | - | 4x35 | 185 | Tr./Avklip | 27,3 | 1765 |
| 697004050 | 5704403141425 | B2ca-s1a,d1,a1 | - | 4x50 | 225 | Tr./Avklip | 31,3 | 2395 |
| 697004070 | 5704403141432 | B2ca-s1a,d1,a1 | - | 4x70 | 289 | Tr./Avklip | 36,2 | 3285 |
| 697004095 | 5704403141449 | B2ca-s1a,d1,a1 | - | 4x95 | 352 | Tr./Avklip | 40,4 | 4230 |
| 697004120 | 5704403141456 | B2ca-s1a,d1,a1 | - | 4x120 | 410 | Tr./Avklip | 46,0 | 5390 |
| 697004240 | 5704403141463 | B2ca-s1a,d1,a1 | - | 4x240 | 641 | Tr./Avklip | 62,2 | 10465 |
| 697005001 | 5704403144570 | Cca-s1b,d1,a1 | - | 5x1,5 | 23 | Tr./Avklip | 13,6 | 183 |
| 697005001G | 5704403141470 | Cca-s1b,d1,a1 | 1058139 | 5G1,5 | 26 | Tr./Avklip | 13,6 | 265 |
| 697005002G | 5704403141487 | Cca-s1b,d1,a1 | 1058140 | 5G2,5 | 36 | Tr./Avklip | 13,8 | 300 |
| 697005004G | 5704403141494 | Cca-s1b,d1,a1 | 1058141 | 5G4 | 49 | Tr./Avklip | 15,0 | 385 |
| 697005006G | 5704403141500 | Cca-s1b,d1,a1 | 1058142 | 5G6 | 63 | Tr./Avklip | 16,4 | 500 |
| 697005010G | 5704403141517 | Cca-s1b,d1,a1 | 1058143 | 5G10 | 86 | Tr./Avklip | 18,6 | 725 |
| 697005016G | 5704403141548 | Cca-s1b,d1,a1 | 1058144 | 5G16 | 115 | Tr./Avklip | 21,5 | 1045 |
| 697005025G | 5704403141579 | B2ca-s1a,d1,a1 | 1058145 | 5G25 | 149 | Tr./Avklip | 27,2 | 1630 |
| 697005035G | 5704403141593 | B2ca-s1a,d1,a1 | 1058146 | 5G35 | 185 | Tr./Avklip | 30,5 | 2155 |
| 697005050G | 5704403141609 | B2ca-s1a,d1,a1 | 1058343 | 5G50 | 225 | Tr./Avklip | 35,0 | 2945 |
| 697007001 | 5704403144587 | Cca-s1b,d1,a1 | - | 7x1,5 | 11 | Tr./Avklip | 12,9 | 240 |
| * Verdierne kan have små avvik | ||||||||
