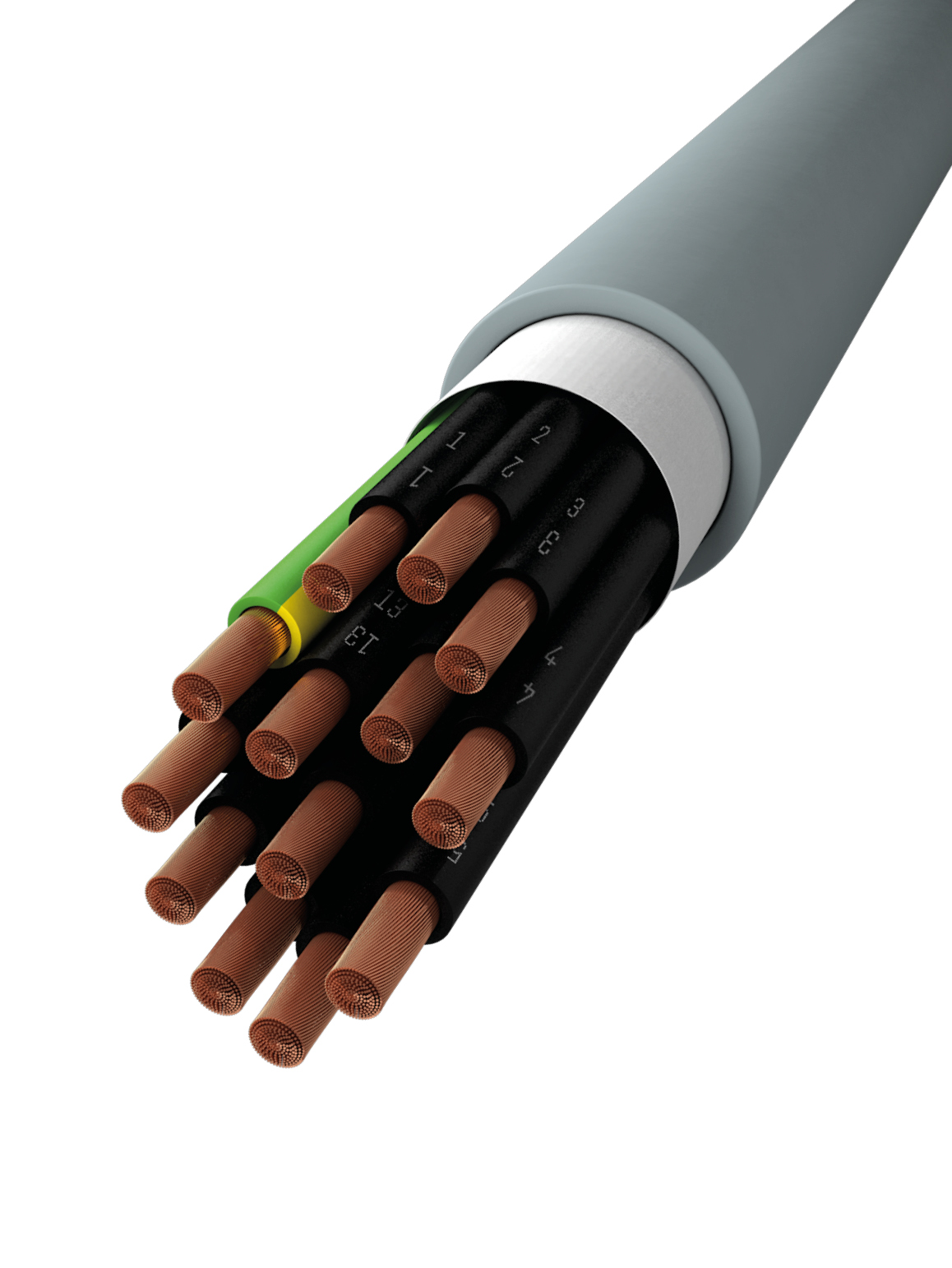

SCANFLEX ® Y 3001 - 300/500 V
Anvendelse
SCANFLEX® Y 3001, højfleksibelt, PVC/PVC-styrekabel.
Kablet anvendes til signal-, styre- og maskininstallationer, hvor der kræves kontinuerlig bevægelse, som f.eks. i kabelkæder eller på bevægelige maskindele.
Konstruktion
Leder
Fintrådet, blank kobber iht. IEC 60228, kl. 6
Isolation
PVC-compound
Lederfarve
Sort med hvid nummerering og gul/grøn jordleder (for 3 eller flere ledere).
Fleece-bånd seperator
Yderkappe
PVC
Grå, RAL 7001
Tekniske data
Driftstemperatur
| Fast: | -30 °C til +80 °C |
| Fleksibel: | -5 °C til +70 °C |
Mærkespænding
300/500 V
Prøvespænding
4.000 V / 50 Hz
Bøjeradius
| Fast: | 7,5 x kabeldiameter |
| Fleksibel: | 10 x kabeldiameter |
Teknisk kommentar
Designet til minimum 3 millioner bøjecyklusser i kabelkæder.
Godkendelser
EN 60332-1-2, IEC 60228, CE, RoHS
Bøjeradius 10 x kabeldiameter
Flamme-
hæmmende iht.
IEC 60332-1
hæmmende iht.
IEC 60332-1
Fleksibel
Lavspændings-
kabel
kabel
Maks. driftstemp. +80° C
Min. driftstemp.
-30° C
-30° C
Modstandsdygtig over for slid
Modstandsdygtig over for vridninger
Til brug i industrien
Fleksibelt brug
Fleksibelt brug
Til brug
i industrien
i industrien
Velegnet i kabelkæder
| Varenummer | EAN | Elnummer | Dimension (mm2) | Strømverdi (A) | Opspoling | Diameter (mm)* | Vekt (kg/km)* |
|---|---|---|---|---|---|---|---|
| 9010005002 | 5704403134373 | - | 2x0,5 | - | Tr./Avklip | 5,2 | 32 |
| 9010005003 | 5704403134380 | - | 3G0,5 | - | Tr./Avklip | 5,5 | 41 |
| 9010005004 | 5704403134397 | - | 4G0,5 | - | Tr./Avklip | 6,0 | 52 |
| 9010005005 | 5704403134403 | - | 5G0,5 | - | Tr./Avklip | 6,6 | 64 |
| 9010005007 | 5704403134410 | - | 7G0,5 | - | Tr./Avklip | 8,0 | 92 |
| 9010005012 | 5704403134427 | - | 12G0,5 | - | Tr./Avklip | 9,6 | 128 |
| 9010005018 | 5704403134434 | - | 18G0,5 | - | Tr./Avklip | 11,5 | 195 |
| 9010005025 | 5704403134441 | - | 25G0,5 | - | Tr./Avklip | 14,2 | 284 |
| 9010007502 | 5704403134458 | - | 2x0,75 | - | Tr./Avklip | 5,7 | 39 |
| 9010007503 | 5704403134465 | - | 3G0,75 | - | Tr./Avklip | 6,2 | 51 |
| 9010007504 | 5704403134472 | - | 4G0,75 | - | Tr./Avklip | 6,8 | 65 |
| 9010007505 | 5704403134489 | - | 5G0,75 | - | Tr./Avklip | 7,4 | 80 |
| 9010007507 | 5704403134496 | - | 7G0,75 | - | Tr./Avklip | 8,9 | 117 |
| 9010007512 | 5704403134502 | - | 12G0,75 | - | Tr./Avklip | 10,5 | 169 |
| 9010007518 | 5704403134519 | - | 18G0,75 | - | Tr./Avklip | 12,7 | 254 |
| 9010007525 | 5704403134526 | - | 25G0,75 | - | Tr./Avklip | 15,8 | 376 |
| 9010010002 | 5704403134533 | - | 2x1 | - | Tr./Avklip | 6,0 | 46 |
| 9010010003 | 5704403134540 | - | 3G1 | - | Tr./Avklip | 6,6 | 60 |
| 9010010004 | 5704403134557 | - | 4G1 | - | Tr./Avklip | 7,3 | 78 |
| 9010010005 | 5704403134564 | - | 5G1 | - | Tr./Avklip | 7,9 | 96 |
| 9010010007 | 5704403134571 | - | 7G1 | - | Tr./Avklip | 9,6 | 144 |
| 9010010012 | 5704403134588 | - | 12G1 | - | Tr./Avklip | 11,4 | 205 |
| 9010010018 | 5704403134595 | - | 18G1 | - | Tr./Avklip | 13,9 | 314 |
| 9010010025 | 5704403134601 | - | 25G1 | - | Tr./Avklip | 17,6 | 498 |
| 9010015002 | 5704403134618 | - | 2x1,5 | - | Tr./Avklip | 6,7 | 60 |
| 9010015003 | 5704403134625 | - | 3G1,5 | - | Tr./Avklip | 7,4 | 80 |
| 9010015004 | 5704403134632 | - | 4G1,5 | - | Tr./Avklip | 8,1 | 102 |
| 9010015005 | 5704403134649 | - | 5G1,5 | - | Tr./Avklip | 9,1 | 130 |
| 9010015007 | 5704403134656 | - | 7G1,5 | - | Tr./Avklip | 10,8 | 192 |
| 9010015012 | 5704403134663 | - | 12G1,5 | - | Tr./Avklip | 13,0 | 273 |
| 9010015018 | 5704403134670 | - | 18G1,5 | - | Tr./Avklip | 15,6 | 417 |
| 9010015025 | 5704403134687 | - | 25G1,5 | - | Tr./Avklip | 19,8 | 632 |
| 9010025003 | 5704403134694 | - | 3G2,5 | - | Tr./Avklip | 9,0 | 128 |
| 9010025004 | 5704403134700 | - | 4G2,5 | - | Tr./Avklip | 10,0 | 161 |
| 9010025005 | 5704403134717 | - | 5G2,5 | - | Tr./Avklip | 11,2 | 205 |
| 9010025007 | 5704403134724 | - | 7G2,5 | - | Tr./Avklip | 13,5 | 300 |
| 9010025012 | 5704403134731 | - | 12G2,5 | - | Tr./Avklip | 16,0 | 440 |
| 9010025018 | 5704403134748 | - | 18G2,5 | - | Tr./Avklip | 20,4 | 703 |
| 9010025025 | 5704403134755 | - | 25G2,5 | - | Tr./Avklip | 24,7 | 1054 |
| 9010040003 | 5704403134762 | - | 3G4 | - | Tr./Avklip | 10,6 | 176 |
| 9010040004 | 5704403134779 | - | 4G4 | - | Tr./Avklip | 11,8 | 227 |
| 9010040005 | 5704403134786 | - | 5G4 | - | Tr./Avklip | 13,5 | 298 |
| 9010040007 | 5704403134793 | - | 7G4 | - | Tr./Avklip | 18,6 | 446 |
| 9011060003 | 5704403134809 | - | 3G6 | - | Tr./Avklip | 13,0 | 280 |
| 9011060004 | 5704403134816 | - | 4G6 | - | Tr./Avklip | 14,2 | 358 |
| 9011060007 | 5704403134823 | - | 7G6 | - | Tr./Avklip | 19,8 | 614 |
| * Verdierne kan have små avvik | |||||||
