PROFIBUS Y 3001 - 350 V
Anvendelse
PROFIBUS Y 3001 anvendes, hvor der kræves en kabelforbindelse til eksempelvis signaloverførsel i teknik.

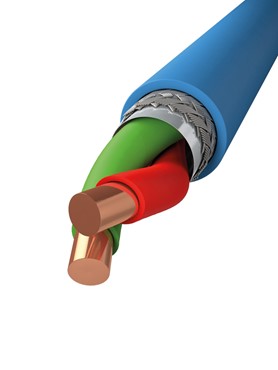

Konstruktion
Leder
Blank Cu-tråd
Isolation
Zell PE
Lederfarve
Rød og grøn
Skjerm
Alufolie, flettet Cu-skærm
Yderkappe
PVC, blå og sort (UV-bestandig)
Tekniske data
Driftstemperatur
| Fleksibel: | -5º C til +50º C |
| Fast: | -30º C til +70º C |
Mærkespænding
350 V
Prøvespænding
| Leder/leder: | 1000 V |
| Leder/skærm: | 800 V |
Bøjeradius
| Fleksibel: | 15 x kabeldiameter |
| Fast: | 8 x kabeldiameter |
Teknisk kommentar
Max. ledermodstand: 57,1 Ω/km
Isolationsmodstand: >16 GΩ/km
Impedans: 150 Ω +/- 10%
Godkendelser
IEC 60332-1, VDE 0472 stk. 803, CE, RoHS
Bøjeradius
Elektriske tavler
Elektromagnetisk beskyttet
Flamme-
hæmmende iht.
IEC 60332-1
hæmmende iht.
IEC 60332-1
Fleksibel
Kan ligge i rør
Maks. driftstemp. +70° C
Metermærket
Min. driftstemp.
-30° C
-30° C
Modstandsdygtig over for olie og kemikalier
Til brug i industrien
Fleksibelt brug
Fleksibelt brug
Til brug
i industrien
i industrien
Tåler frost
Tåler fugt
Udendørs-
oplægning
oplægning
UV-bestandig
| Varenummer | EAN | Elnummer | Dimension (mm) | Strømverdi (A) | Opspoling | Farve | Diameter (mm)* | Vekt (kg/km)* |
|---|---|---|---|---|---|---|---|---|
| 383000002 | 5704403012558 | - | 1x2x1,0 | - | Tr./Avklip | Sort | 7,5 | 75 |
| 383000003 | 5704403012565 | 1058211 | 1x2x1,0 | - | Tr./Avklip | Blå | 7,5 | 75 |
| * Verdierne kan have små avvik | ||||||||
