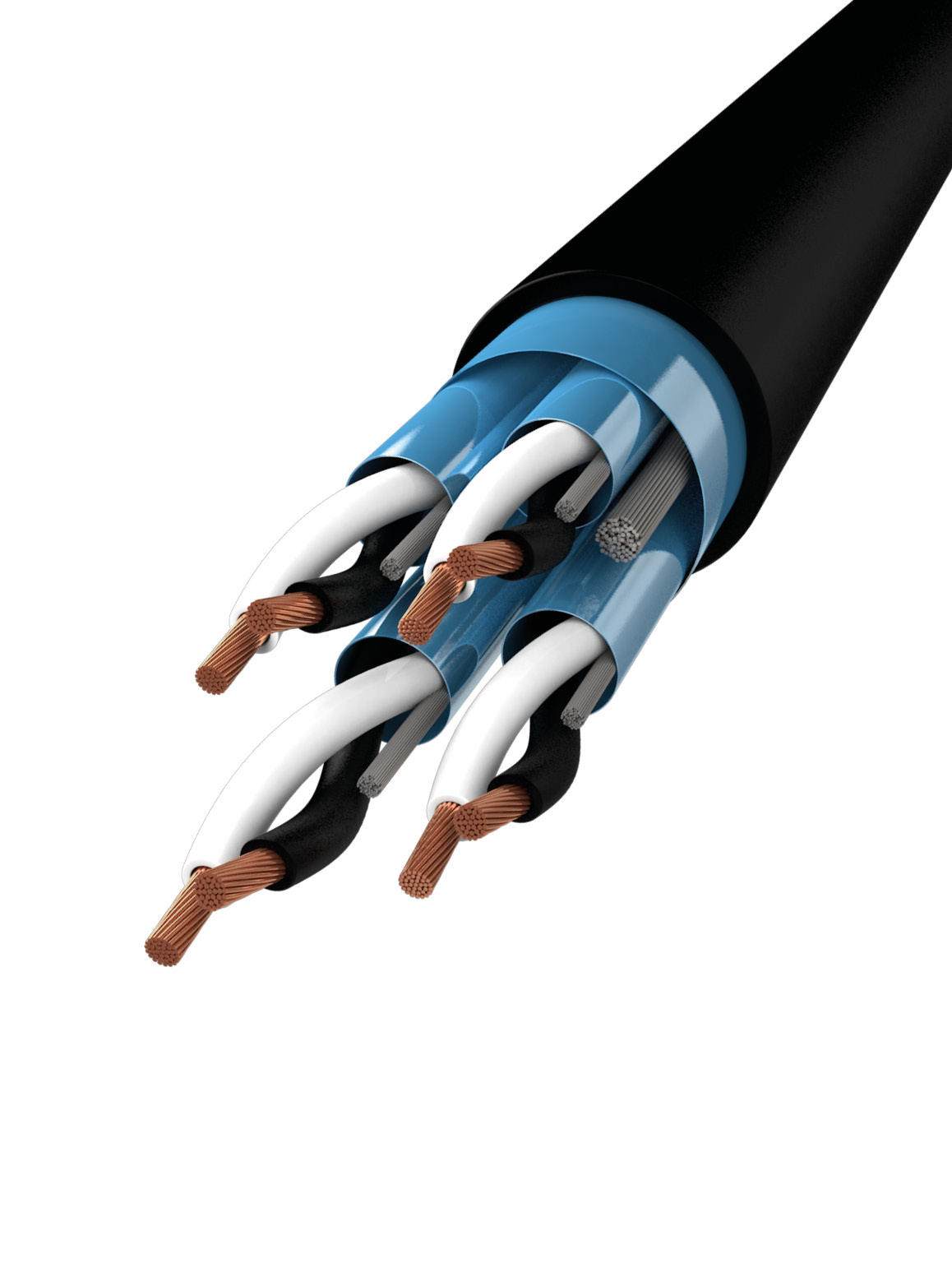

RE-Y(st)Y-PiMF/TiMF, parvis skærmet - 300/500 V

Anvendelse

RE-Y(st)Y-PiMF/TiMF - parvis skærmet anvendes til proceskontrol og dataprocesser, analog eller digital signaltransmission. Instrumentkabler anvendes inden for en stor række områder: fabrikker, raffinaderier, petrokemiske institutioner, transformerstationer, tankstationer m.v.

Konstruktion

Leder

Blank, hærdet, flertrådet Cu

Isolation

PVC

Lederfarve

Parvis: sort og hvid, nummereret
Triple: sort, hvid og rød, nummereret

Skærm

Parvis: AL/PES-tape (0,60 mm2 fortinnet Cu med drainwire)
Fælles: AL/PES-tape (7x0,3 mm2 fortinnet Cu drainwire)

Yderkappe

PVC, sort eller blå

Tekniske data

Driftstemperatur

-30º C til +70º C

Mærkespænding

300/500 V

Prøvespænding

Leder/skærm: 1000 V, leder/leder: 2000 V

Bøjeradius

7,5 x kabeldiameter

Godkendelser

EN 50288-7, VDE 0815, VDE 0816, BS5308 afsnit 1 og 2, IEC 60332-1, IEC 60332-3-24, CE, RoHS
Brand-
hæmmende iht.
IEC 60332-3
Bøjeradius 7,5 x kabeldiameter
Flamme-
hæmmende iht.
IEC 60332-1
Varenummer EAN Elnummer Dimension (mm2) Strømværdi (A) Opspoling Diameter (mm)* Vægt (kg/km)*
10420075 5704403081868 - 20x2x0,75 - Tr./Afklip 21,90 662
* Værdierne kan have små afvigelser
