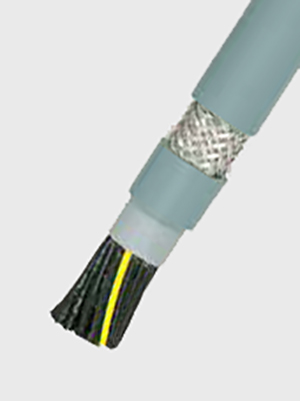

2-NORM-FLEX-CY UL/CSA - 600 V
Anvendelse
Flerledet og skærmet styre- og maskinkabel.
Dette kabel er egnet til styre- og kontrolsystemer, der anvendes til værktøjsmaskiner, samlebånd, sammenkobling mellem kontrolpaneler og udstyr til industrimaskiner. Kablet er egnet til installation i både tørre og fugtige omgivelser og er olieresistent.
Konstruktion
Leder
Blank kobber iht. DIN VDE 0295, kl. 5
Isolation
PVC
Lederfarve
Sort med hvid nummerering
Gul/grøn beskyttelsesleder
Inderkappe
PVC
Skjerm
Fortinnet flettet kobbertråd
Yderkappe
PVC
Farve: grå, RAL 7001
Tekniske data
Driftstemperatur
HAR:
Fast installation: -40 °C til +70 °C
Fleksibel installation: -5 °C til +70 °C
UL/CSA:
Fast installation: -40 °C til +90 °C
Fleksibel installation: -5 °C til +90 °C
Mærkespænding
HAR: 300/500 V
UL/CSA: 600 V
Bøjeradius
Fast installation: 5 x kabeldiameter
Fleksibel installation: 15 x kabeldiameter
Teknisk kommentar
Isolationsmodstand: ≥ 20 MΩ/km
Godkendelser
DIN EN 60332-1-2 VDE 0482 part 332-1-2:2005-06 and CSA FT 1, UL: AWM-Style 1012, Style 2587, VW-1, CSA: AWM I A/B, II A/B, FT1, DIN EN 50525-2-51:2012-01 and UL 2587, DIN EN 50525-2-51:2012-01, RoHs, CE
Bøjeradius 5 x kabeldiameter
Elektromagnetisk beskyttet
Maks. driftstemp. +70° C
Maks. driftstemp. +90° C
Min. driftstemp.
-40° C
-40° C
Modstandsdygtig over for olie
Modstandsdygtig over for olie & fedt
| Varenummer | EAN | Elnummer | Dimension (mm2) | Strømverdi (A) | Opspoling | Diameter (mm)* | Vekt (kg/km)* |
|---|---|---|---|---|---|---|---|
| - | - | - | 3G0,75 | - | Tr./Avklip | 9,2 | 127 |
| - | - | - | 5G0,75 | - | Tr./Avklip | 10,3 | 184 |
| - | - | - | 7G0,75 | - | Tr./Avklip | 12,4 | 235 |
| - | - | - | 3G1,0 | - | Tr./Avklip | 9,5 | 145 |
| - | - | - | 3G1,5 | - | Tr./Avklip | 10,2 | 176 |
| - | - | - | 4G1,5 | - | Tr./Avklip | 11,4 | 235 |
| - | - | - | 5G1,5 | - | Tr./Avklip | 13,0 | 245 |
| - | - | - | 7G1,5 | - | Tr./Avklip | 14,8 | 314 |
| - | - | - | 4G2,5 | - | Tr./Avklip | 13,4 | 296 |
| - | - | - | 5G2,5 | - | Tr./Avklip | 14,4 | 367 |
| - | - | - | 4G4 | - | Tr./Avklip | 13,5 | 456 |
| - | - | - | 5G4 | - | Tr./Avklip | 14,6 | 532 |
| - | - | - | 4G6 | - | Tr./Avklip | 16,5 | 572 |
| - | - | - | 4G10 | - | Tr./Avklip | 20,3 | 988 |
| - | - | - | 4G16 | - | Tr./Avklip | 25,2 | 1662 |
| - | - | - | 4G25 | - | Tr./Avklip | 29,9 | 2591 |
| - | - | - | 4G35 | - | Tr./Avklip | 32,0 | 3277 |
| - | - | - | 4G50 | - | Tr./Avklip | 40,9 | 3960 |
| * Verdierne kan have små avvik | |||||||
