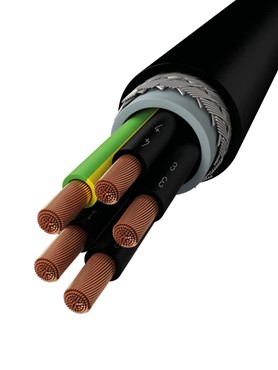

SCANFLEX ® YSY 1010 - 300/500 V
Anvendelse
Oliebestandigt, dobbeltkappet, stålflettet PVC-styrekabel, der anvendes, hvor der kræves en fleksibel kabelforbindelse til maskiner, kontroludstyr o.lign.
Konstruktion
Leder
Blank Cu-tråd, kl. 5
Isolation
PVC
Lederfarve
Sort med hvide nummermarkering
Gul/grøn beskyttelsesleder
Fra 25 mm² farvede efter VDE 0293
Fyldkappe
PVC
Skjerm
Galvaniseret flettet stålskærm
Yderkappe
PVC, sort
Tekniske data
Driftstemperatur
| Fleksibel: | -5° C til +70° C |
| Fast: | -40° C til +80° C |
Mærkespænding
300/500 V
Prøvespænding
2000 V
Bøjeradius
20 x kabeldiameter
Godkendelser
IEC 60332-1, IEC 60228, CE, RoHS
Bøjeradius 20 x kabeldiameter
Elektriske tavler
Flamme-
hæmmende iht.
IEC 60332-1
hæmmende iht.
IEC 60332-1
Fleksibel
Gnaverbeskyttet
Kan ligge i rør
Lavspændings-
kabel
kabel
Maks. driftstemp. +80° C
Metermærket
Min. driftstemp.
-40° C
-40° C
Til brug i industrien
Fleksibelt brug
Fleksibelt brug
Til brug
i industrien
i industrien
Tåler fugt
UV-bestandig
Vandafvisende
| Varenummer | EAN | Elnummer | Dimension (mm2) | Strømverdi (A) | Opspoling | Diameter (mm)* | Vekt (kg/km)* |
|---|---|---|---|---|---|---|---|
| 123007503S | 5704403152322 | - | 3G0,75 | 9 | Tr./Avklip | 8,5 | 130 |
| 123007504S | 5704403098101 | - | 4G0,75 | 9 | Tr./Avklip | 9,6 | 150 |
| 123007505S | 5704403159215 | - | 5G0,75 | 9 | Tr./Avklip | 10,9 | 210 |
| 123007507S | 5704403097746 | - | 7G0,75 | 9 | Tr./Avklip | 11,5 | 240 |
| 123007512S | 5704403098118 | - | 12G0,75 | 9 | Tr./Avklip | 15,0 | 355 |
| 123007518S | 5704403186471 | - | 18G0,75 | 9 | Tr./Avklip | 17,5 | 430 |
| 123007525S | 5704403186488 | - | 25G0,75 | 9 | Tr./Avklip | 20,7 | 550 |
| 123015003S | 5704403085231 | - | 3G1,5 | 15 | Tr./Avklip | 10,3 | 210 |
| 123015004S | 5704403085255 | - | 4G1,5 | 15 | Tr./Avklip | 11,2 | 230 |
| 123015005S | 5704403085316 | - | 5G1,5 | 15 | Tr./Avklip | 12,3 | 255 |
| 123015007S | 5704403085293 | - | 7G1,5 | 15 | Tr./Avklip | 13,5 | 325 |
| 123015012S | 5704403085309 | - | 12G1,5 | 15 | Tr./Avklip | 17,4 | 480 |
| 123015018S | 5704403121922 | - | 18G1,5 | 15 | Tr./Avklip | 20,5 | 660 |
| 123015025S | 5704403094400 | - | 25G1,5 | 15 | Tr./Avklip | 24,3 | 730 |
| 123025003S | 5704403093250 | - | 3G2,5 | 20 | Tr./Avklip | 12,0 | 280 |
| 123025004S | 5704403085262 | - | 4G2,5 | 20 | Tr./Avklip | 13,7 | 330 |
| 123060004S | 5704403085279 | - | 4G6 | 33 | Tr./Avklip | 18,2 | 520 |
| 123100004S | 5704403085286 | - | 4G10 | 45 | Tr./Avklip | 22,7 | 950 |
| * Verdierne kan have små avvik | |||||||
