SCANLET PLUS ® Armeret - 300/500 V
Anvendelse
SCANLET PLUS® Armeret anvendes til fast installation eller som forsyningskabel, hvor der stilles krav til anvendelse af et miljørigtigt halogenfrit kabel, som er armeret. Kan anvendes i tørre og fugtige områder, indendørs som udendørs, indmuret, indstøbt samt nedgravet i jord.

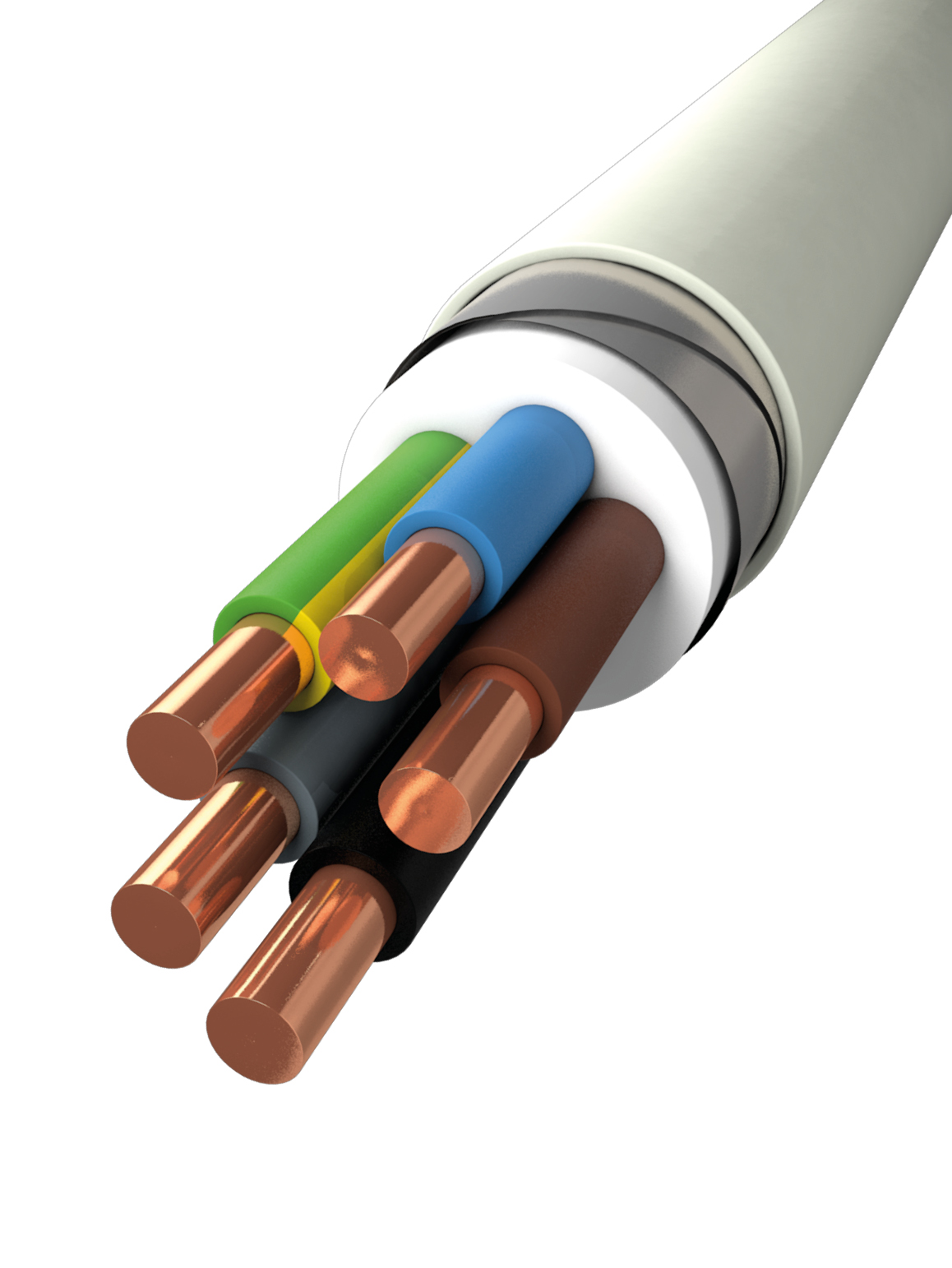

Konstruktion
Leder
Glødet Cu, klasse 1
Isolation
XLPE
Lederfarve
3 ledere: blå, brun, gul/grøn
5 ledere: blå, brun, sort, grå, gul/grøn
Skjerm
Galvaniseret stålbånd, 100% dækkende
Yderkappe
Halogenfri compound, metermærket, grå
Tekniske data
Driftstemperatur
-40° C til +90° C
Mærkespænding
300/500 V
Prøvespænding
2000 V
Bøjeradius
10 x kabeldiameter
Godkendelser
IEC 60332-1, IEC 60754-1, IEC 60754-2, IEC 61034, CE, RoHS
Bøjeradius 10 x kabeldiameter
Flamme-
hæmmende iht.
IEC 60332-1
hæmmende iht.
IEC 60332-1
Gnaverbeskyttet
Halogenfri
Kan nedgraves
Lav emission af ætsende gasser iht. IEC 60754
Lav røgudvikling ved brand iht. IEC 61034
Lavspændings-
kabel
kabel
Maks. driftstemp. +90° C
Metermærket
Min. driftstemp.
-40° C
-40° C
UV-bestandig
| Varenummer | EAN | Elnummer | Dimension (mm) | Strømverdi (A) | Opspoling | Diameter (mm)* | Vekt (kg/km)* |
|---|---|---|---|---|---|---|---|
| 121015003 | 5704403004263 | - | 3G1,5 | 17,5 | R-100 | 10,45 | 171 |
| 121015013 | 5704403004324 | - | 3G1,5 | 17,5 | Tr./Avklip | 10,45 | 171 |
| 121015005 | 5704403004287 | - | 5G1,5 | 17,5 | R-100 | 11,75 | 212 |
| 121015015 | 5704403004317 | - | 5G1,5 | 17,5 | Tr./Avklip | 11,75 | 212 |
| 121025003 | 5704403004348 | - | 3G2,5 | 24,0 | Tr./Avklip | 11,75 | 185 |
| 121025025 | 5704403004379 | - | 5G2,5 | 24,0 | R-50 | 12,80 | 288 |
| 121025005 | 5704403004355 | - | 5G2,5 | 24,0 | R-100 | 12,80 | 288 |
| 121025015 | 5704403004362 | - | 5G2,5 | 24,0 | Tr./Avklip | 12,80 | 288 |
| * Verdierne kan have små avvik | |||||||
