N2XS(F)2Y - 12/20 (24) kV
Anvendelse
N2XS(F)2Y anvendes til installation i jorden, i vand, udendørs, indendørs og i kabelrør til kraftværker, industri og forsyningsnetværk. PE-kappens høje mekaniske holdbarhed tillader stærk mekanisk stress ved installationen eller under drift. Det vandafvisende tape forhindrer vandet i at trænge ind i kablet.

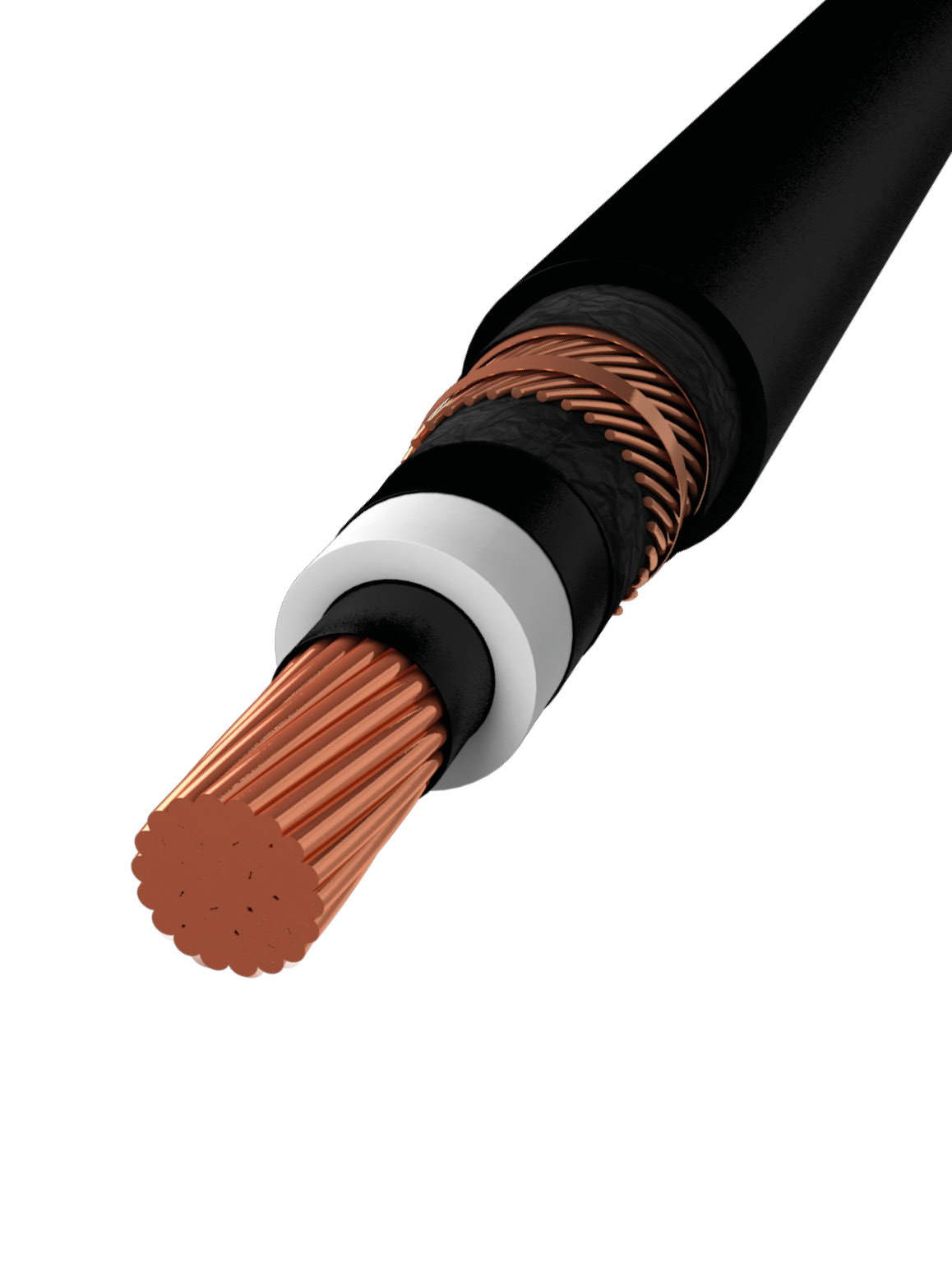

Konstruktion
Leder
Blank flertrådet Cu, kl. 2
Ekstruderede semi-ledende lag omkring lederen
Isolation
XLPE DIX8
Ekstruderede semi-ledende lag omkring isolationen
Semi-ledende vandafvisende tape
Skjerm
Cu tråde plus Cu bånd over tape materiale
Vandafvisende tape
Yderkappe
Polyethylene DMP2, sort
Kommentar
Lamineret kappe
Polymer lamineret aluminium tape 0,25 mm
PE-kappe
Tværs- og langsgående vandtæthed
Tekniske data
Driftstemperatur
-20° C til +90° C
Mærkespænding
12/20 kV (24 kV)
Prøvespænding
42 kV
Bøjeradius
15 x kabeldiameter
Godkendelser
VDE 0276-620, CE, RoHS
Bøjeradius 15 x kabeldiameter
Kan ligge i rør
Kan nedgraves
Kan nedsænkes
i vand
i vand
Maks. driftstemp. +90° C
Mellemspændings-kabel
Min. driftstemp.
-20° C
-20° C
Udendørs-
oplægning
oplægning
| Varenummer | EAN | Elnummer | Dimension (mm2) | Strømverdi (A) | Opspoling | Diameter (mm)* | Vekt (kg/km)* |
|---|---|---|---|---|---|---|---|
| 871011546 | - | - | 1X50/16 | 200 | Drum | 28 | 1300 |
| 871011489 | - | - | 1X50/16 | 239 | Drum | 29 | 1350 |
| 871011490 | - | - | 1X70/16 | 297 | Drum | 31 | 1600 |
| 871011317 | 5704403186921 | - | 1X95/16 | 361 | Drum | 32 | 1900 |
| 871011491 | - | - | 1X120/16 | 416 | Drum | 34 | 2150 |
| 871011306 | - | - | 1X150/25 | 366 | Drum | 36 | 1300 |
| 871011492 | - | - | 1X150/25 | 470 | Drum | 35 | 2500 |
| 871011309 | - | - | 1X185/25 | 538 | Drum | 37 | 2900 |
| 871011493 | 5704403040704 | - | 1X240/25 | 634 | Drum | 40 | 3500 |
| 871011494 | 5704403186181 | - | 1X300/25 | 724 | Drum | 42 | 4150 |
| 871011495 | - | - | 1X400/35 | 829 | Drum | 45 | 5100 |
| 871011496 | - | - | 1X500/35 | 953 | Drum | 48 | 6200 |
| 871012225 | - | - | 1X630/35 | 1094 | Drum | 52 | 7365 |
| 871013843 | - | - | 1X800/35 | - | Drum | 57 | 8800 |
| 871014083 | - | - | 1X1000/35 | 1391 | Drum | 61 | 10900 |
| * Verdierne kan have små avvik | |||||||
