NA2XS2Y 1-leder, Cu - 6/10 (12) kV

Anvendelse

NA2XS2Y anvendes til installationer inden- som udendørs, over eller direkte i jord, rør eller sågar i vand.

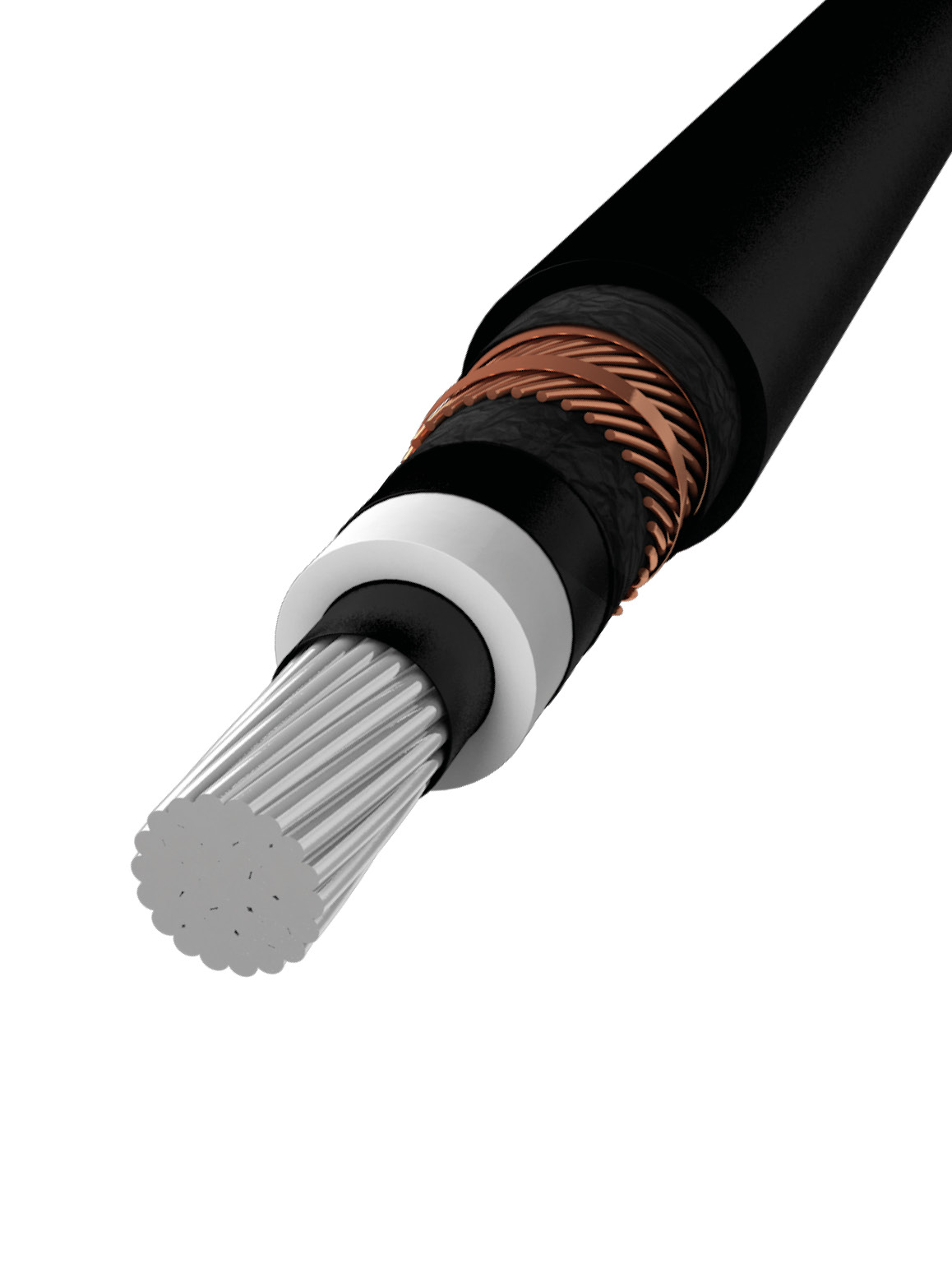

Konstruktion

Leder

Runde alu-tråde, kl. 2
Halvleder lag omkring lederen

Isolation

XLPE
Halvleder lag omkring isolationen

Fyldkappe

Tape af halvleder materiale

Skjerm

Cu-tråde over tape-materiale

Yderkappe

PE, sort

Tekniske data

Driftstemperatur

-20° C til +90° C

Mærkespænding

6/10 kV (12 kV)

Prøvespænding

24 kV

Bøjeradius

15 x kabeldiameter

Godkendelser

IEC 60502, CE, RoHS
Anvendes i vindmøller
Bøjeradius 15 x kabeldiameter
Kan nedgraves
Maks. driftstemp. +90° C
Mellemspændings-kabel
Min. driftstemp.
-20° C
UV-bestandig
Varenummer EAN Elnummer Dimension (mm2) Strømverdi (A) Opspoling Diameter (mm)* Vekt (kg/km)*
871011431 - - 1X50/16 193 Tr./Avklip 25 670
871011432 - - 1X70/16 228 Tr./Avklip 27 750
871011433 - - 1X95/16 278 Tr./Avklip 28 860
871011498 - - 1X120/16 321 Tr./Avklip 30 950
871013074 - - 1X120/50 321 Tr./Avklip 29,6 1248
871011434 - - 1X150/16 364 Tr./Avklip 31 1100
871011435 - - 1X150/25 364 Tr./Avklip 31 1150
871011436 - - 1X185/16 418 Tr./Avklip 33 1250
871011437 - - 1X185/25 418 Tr./Avklip 33 1300
871011438 - - 1X240/16 494 Tr./Avklip 35 1400
871011439 - - 1X240/25 494 Tr./Avklip 35 1500
871011440 - - 1X300/25 568 Tr./Avklip 37 1750
871011441 - - 1X400/35 660 Tr./Avklip 41 2150
871011442 - - 1X500/35 767 Tr./Avklip 44 2500
871013026 - - 1X630/35 890 Tr./Avklip 48 2500
* Verdierne kan have små avvik
