NA2XSY 1-leder, AL - 6/10 (12) kV

Anvendelse

NA2XSY anvendes til installationer inden- som udendørs, over eller direkte i jord, rør eller sågar i vand.

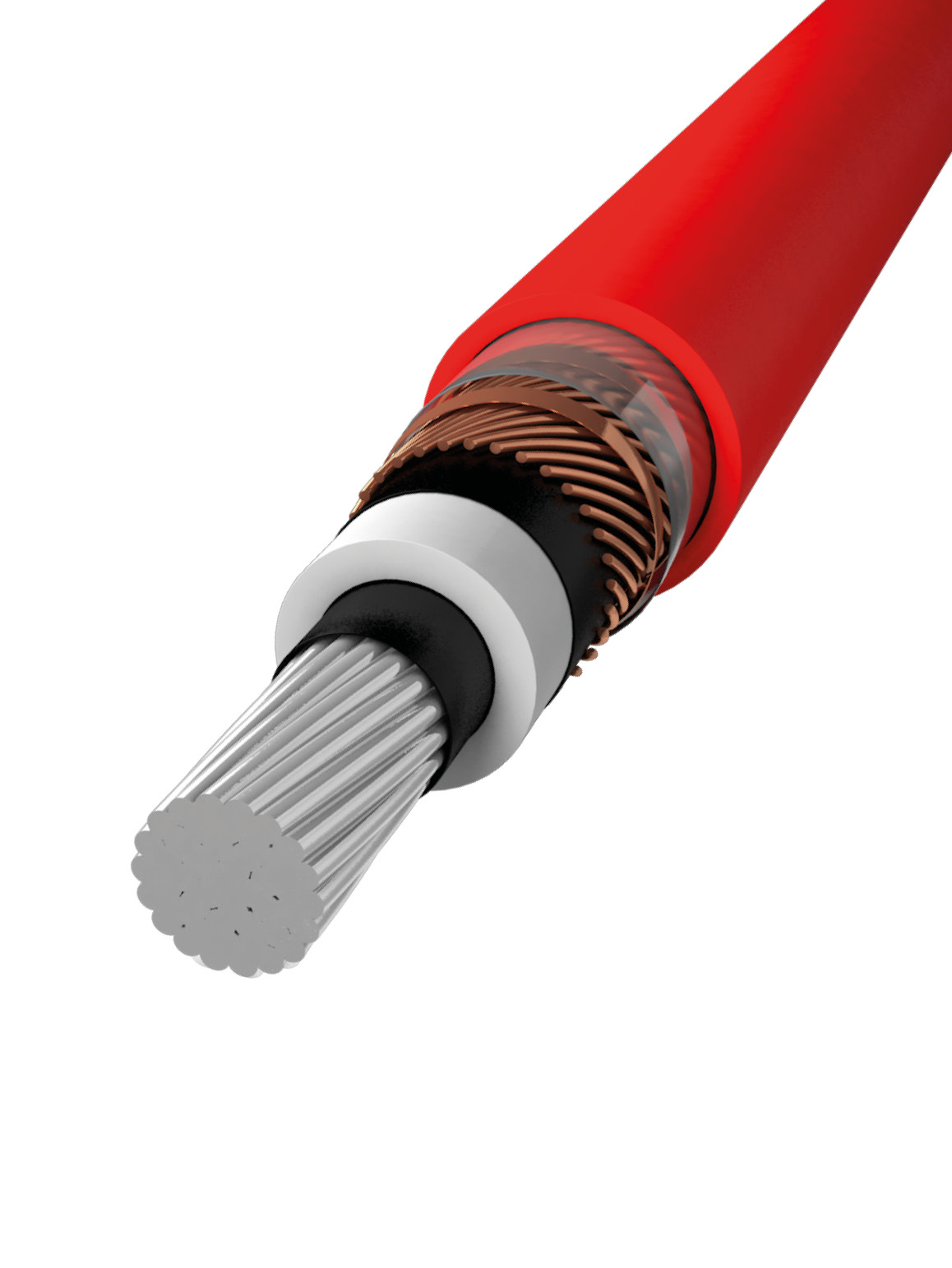

Konstruktion

Leder

Runde alu-tråde, kl. 2
Halvleder lag omkring lederen

Isolation

XLPE
Halvleder lag omkring isolationen

Fyldkappe

Tape af halvleder materiale

Skærm

Cu-tråde over tape-materiale

Yderkappe

PVC, rød

Tekniske data

Driftstemperatur

-5° C til +90° C

Mærkespænding

6/10 kV (12 kV)

Prøvespænding

21 kV

Bøjeradius

15 x kabeldiameter

Godkendelser

IEC 60502, IEC 60332-1-2, CE, RoHS
Anvendes i vindmøller
Bøjeradius 15 x kabeldiameter
Flamme-
hæmmende iht.
IEC 60332-1
Kan nedgraves
Maks. driftstemp. +90° C
Mellemspændings-kabel
Min. driftstemp.
-5° C
Varenummer EAN Elnummer Dimension (mm2) Strømværdi (A) Opspoling Diameter (mm)* Vægt (kg/km)*
871011392 - - 1X50/16 183 Drum 25 780
871011393 - - 1X70/16 228 Drum 27 870
871012614 - - 1X70/35 228 Drum 27 1395
871011394 - - 1X95/16 278 Drum 28 990
871011395 - - 1X120/16 321 Drum 30 1100
871012615 - - 1X120/50 321 Drum 30 1659
871011396 5704403172788 - 1X150/16 364 Drum 31 1250
871011397 - - 1X150/25 364 Drum 31 1300
871011398 - - 1X185/16 418 Drum 33 1400
871011399 - - 1X185/25 418 Drum 33 1450
871011400 - - 1X240/16 494 Drum 35 1600
871011401 - - 1X240/25 494 Drum 35 1650
871011402 - - 1X300/25 568 Drum 37 1950
871011403 - - 1X400/35 660 Drum 41 2350
871011404 - - 1X500/35 767 Drum 44 2700
871014005 - - 1X630/35 - Drum 44 2996
* Værdierne kan have små afvigelser
