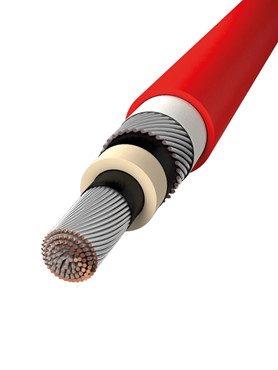

SCANFLEX ® NTMCGCWOEU - 18/30 kV

Anvendelse

Det fleksible SCANFLEX® NTMCGCWOEU-strømforsyningskabel med enkelt kerne kan bruges til korte forbindelser af mobile transformatorstationer til luftledninger, også til brug i jernbanekøretøjer, skiftestationer og kontrolpaneler.

Konstruktion

Leder

Flertrådet elektrolytisk fortinnet Cu, kl. 5

Isolation

Ethylenpropylen gummi (EPR)

Skærm

Snoede, fortinnede kobberwirer med tværsnit på 16 eller 25 mm²

Yderkappe

5GM3 compound, rød

Tekniske data

Driftstemperatur

Fast: -40° C til +90° C
Fleksibel: -25° C til +60° C

Mærkespænding

18/30 kV

Prøvespænding

43 kV

Bøjeradius

Fast: 6 x kabeldiameter
Fleksibel: 10 x kabeldiameter

Godkendelser

EN 60811-404, DIN VDE 0298, DIN VDE 0250, EN 60228, DIN VDE 0207, DIN VDE 0207, EN 50343, IEC 60811-2-1, IEC 60332-1-2, RoHs
Bøjeradius 10 x kabeldiameter
Flamme-
hæmmende iht.
IEC 60332-1
Fleksibel
Kan ligge i rør
Maks. driftstemp. +90° C
Maks. kortslutnings-
temp. +250° C
Mellemspændings-kabel
Min. driftstemp.
-40° C
Modstandsdygtig over for olie
Til brug
i industrien
Tåler fugt
Udendørs-
oplægning
UV-bestandig
Varenummer EAN Elnummer Dimension (mm2) Strømværdi (A) Opspoling Diameter (mm)* Vægt (kg/km)*
505702501 5704403185528 - 1x25/16 189 Tr./Afklip 35,3 1600
505703501 5704403185306 - 1x35/16 234 Tr./Afklip 37,3 1830
505705001 5704403185535 - 1x50/16 294 Tr./Afklip 38,9 2030
505707001 5704403185542 - 1x70/16 360 Tr./Afklip 41,0 2325
505709501 5704403185559 - 1x95/16 434 Tr./Afklip 42,4 2600
505712001 5704403185566 - 1x120/16 505 Tr./Afklip 43,9 2900
505715001 5704403185573 - 1x150/25 582 Tr./Afklip 46,8 3385
505718501 5704403185580 - 1x185/25 664 Tr./Afklip 50,0 3940
505724001 5704403185597 - 1x240/25 782 Tr./Afklip 51,8 4485
* Værdierne kan have små afvigelser
